Audio prepojovací panel viac
Keď sme v roku 1983 predstavili pôvodný Isopatch, vedeli sme, že bude populárny, ale nevedeli sme, že tak dlho zostane bestsellerom. Nový Isopatch si zachováva dizajnérske prednosti svojho predchodcu, ale teraz má 48 konektorov Jack, ktoré majú nový, úplne uzavretý dizajn. Nový dizajn Jacka pomáha predchádzať kontaminantom, ktoré skracujú životnosť kontaktov. Majú tiež inteligentný chrómovaný prsteň, ktorý poskytuje vylepšený „pocit“ pri pripájaní a odpájaní, ako aj dobrý vzhľad!
Nový Isopatch má stále všetky zásuvky pripevnené na dvoch horizontálnych doskách plošných spojov (PCB), a nie na vertikálne karty, ktoré sa niekedy môžu pri používaní vysunúť. Tento typ konštrukcie robí Isopatch veľmi pevným a poskytuje plný prístup k väčšine obvodov vrátane paralelných bodov a špeciálnych „programových podložiek“ pre normalizáciu. Použitie flexibilných prepojovacích káblov medzi horným a spodným PCB znamená, že Isopatch môže byť v prípade potreby otvorený pre účely údržby. Na rozdiel od mnohých patch panelov ponúka Isopatch polovičnú alebo úplnú normalizáciu na každom kanáli jednoduchým spájkovaním cez špeciálne „programové podložky“ na vrchnej doske plošných spojov - nie sú potrebné žiadne špeciálne nástroje a nie je čo rozoberať. V skutočnosti, ak je Isopatch už nainštalovaný, nemusíte ani vyťahovať zadné konektory.
Isopatch je možné použiť pre väčšinu typov zvukových signálov vrátane mono, stereo, vyvážených a nevyvážených liniek. Môže sa tiež použiť na vkladacie body mixéra bez potreby špeciálnych „rozdeľovačov“. Štandardné možnosti zadného konektora sú Jack, RCA phono a priame spájkovanie, ale ich kombinácie môžeme dodať na špeciálnu objednávku a pre náročnejšie aplikácie sú k dispozícii aj verzie so zlatým kontaktom. Pridajte k tomu veľmi úhľadný systém označovania pre označenie predných zásuviek a uvidíte, prečo nazývame nový Isopatch patch panel Ultimate.
Vlastnosti

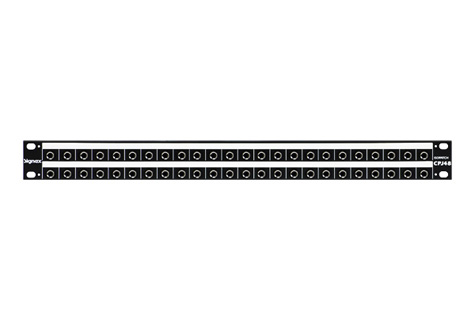

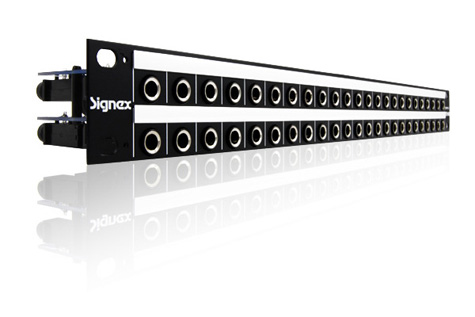

* Dva rady 24 konektorov typu A v 1U priestoru v stojane
* Uzavretý dizajn Jacku chráni pred prachom a nečistotami
* Jack, RCA phono alebo priame spájkovanie zozadu
* Half a Full Normal je k dispozícii na všetkých kanáloch
* Vhodné pre vyvážený / nevyvážený a stereofónny signál
* K dispozícii je súprava šnurovacej tyče pre ďalšiu podporu zadného kábla
* Čisté zasúvacie lišty pre označenie objímky
* K dispozícii sú aj zlaté verzie kontaktov
* Body paralelného zapojenia DPS pre každý konektor Jack
Technické údaje:
Predné zásuvky

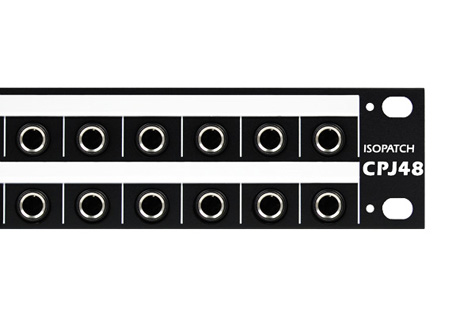

* ¼ "zásuvky typu Jack
Zadné ukončenie

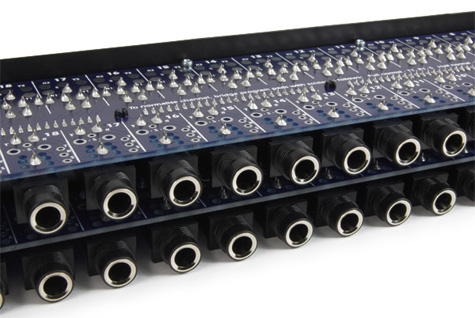

* CPJ48J - ¼ "zásuvky typu Jack

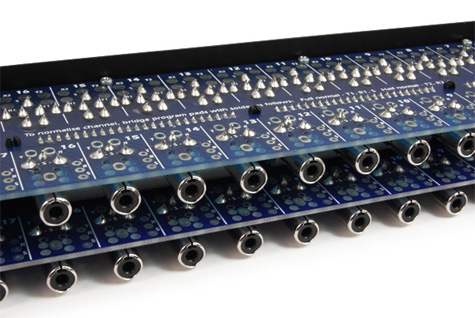

* CPJ48P - RCA phono zásuvky

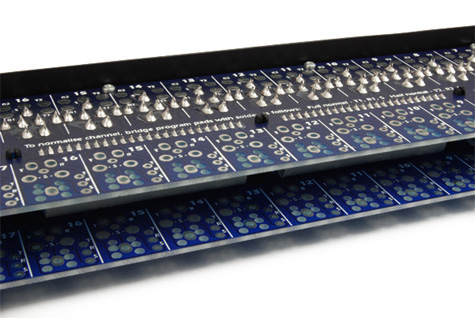

* CPJ48T - priame spájkovacie koncovky
Rozmery (Š x V x H) (mm)
* CPJ48J - 483 x 45 x 81
* CPJ48P 483 x 45 x 71
* CPJ48T 483 x 45 x 70
Hmotnosť
* CPJ48J - 970 g
* CPJ48P - 890 g
* CPJ48T - 780 g
Všeobecné
* Polovica a plná normalizácia je programovateľná na každom kanáli
* Odpor spínacieho kontaktu <0,03 Ohm
* Prepínanie životnosti kontaktov> 10 000 operácií
* Min. požadované otvorenie stojana: 442 m
Zahrnuté príslušenstvo:
* 1 ks (10) identifikačných kariet (ICP440)
* 1 ks (100) Káblové zväzky (CTP100) (iba CPJ48T)
