Isopatch Bantam CP séria
Signex Isopatch Bantam je založený na rovnakom dizajne, vďaka ktorému je Isopatch tak populárny, ale používa 4,4 mm „Bantam“ Jack, ktorý je všeobecne akceptovaný v profesionálnych štúdiách. Bantam Jack, navrhnutý a vyrobený tak, aby odolal náročnému používaniu v profesionálnom prostredí, ponúka vynikajúci kontaktný výkon v oveľa menšom priestore.
Dvojitý konektor Bantam Jack použitý v prístroji Isopatch Bantam má uzavretý dizajn, ktorý pomáha chrániť pred kontaminantmi, ktoré skracujú životnosť kontaktov, s rozstupom pre dvojité „stereofónne“ konektory. Kontakty sú postriebrené alebo pozlátené fosfor-bronzom s voliteľnými spínacími kontaktmi z pevného paládia.
Všetky komponenty sú namontované na dvoch horizontálnych doskách plošných spojov (PCB), vďaka čomu je Isopatch Bantam veľmi pevný a poskytuje plný prístup k väčšine obvodov vrátane paralelných bodov a špeciálnych „programových podložiek“ na normalizáciu. Použitie flexibilných prepojovacích káblov medzi horným a spodným PCB znamená, že Isopatch Bantam je možné v prípade potreby otvoriť pre účely údržby.
Na rozdiel od bežných patch panelov ponúka Isopatch polovičnú alebo úplnú normalizáciu na každom kanáli jednoduchým spájkovaním cez špeciálne „programové podložky“ na vrchnej doske plošných spojov - nie je potrebné zdĺhavé pevné zapojenie. V skutočnosti, ak je už Isopatch Bantam nainštalovaný, nemusíte ani vyťahovať zadné konektory. Prepracovaná doska plošných spojov teraz ponúka 25-cestné konektory D-sub zapojené do vzoru Tascam 38/88, takže káblové zväzky je možné vytvoriť samostatne, potom ich stačí len zapojiť na mieste.
Alternatívne sú k dispozícii verzie pre priame spájkovanie s integrovanými spojovacími káblami pre každý kanál. Isopatch je možné použiť pre väčšinu typov zvukových signálov vrátane mono, stereo, vyvážených a nevyvážených liniek. Môže sa tiež použiť na vkladacie body mixéra bez potreby špeciálnych „rozdeľovačov“
Vlastnosti

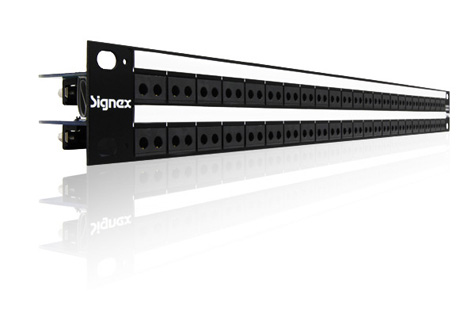

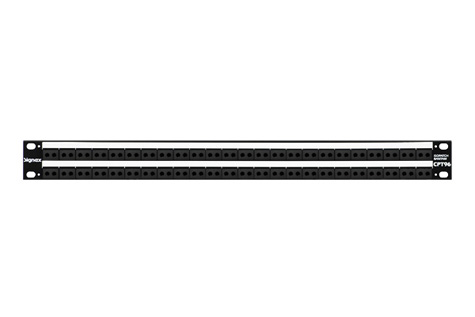

* Dva rady 48 jackov Bantam v 1U priestoru v regáli
* Uzavretý dizajn Jacku chráni pred prachom a nečistotami
* Priama spájka alebo 25-cestný konektor D-sub zozadu
* Polovica a plná normálna verzia je k dispozícii na všetkých kanáloch
* Vhodné pre vyvážený / nevyvážený a stereofónny signál
* K dispozícii je súprava šnurovacej tyče pre ďalšiu podporu zadného kábla
* Čisté zasúvacie lišty pre označenie objímky
* Vhodné pre vkladacie body bez špeciálnych vývodov
* K dispozícii sú aj zlaté a paládiové kontaktné verzie
* Body paralelného zapojenia DPS pre každý konektor Jack
Technické údaje:
Predné porty

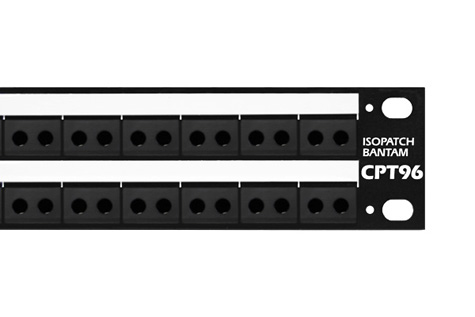

* 4,4 mm zásuvky Bantam Jack
Zadné porty

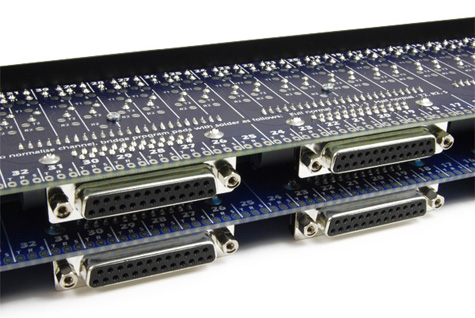

* CPT96D25 - zadný 25-cestný konektor D-sub

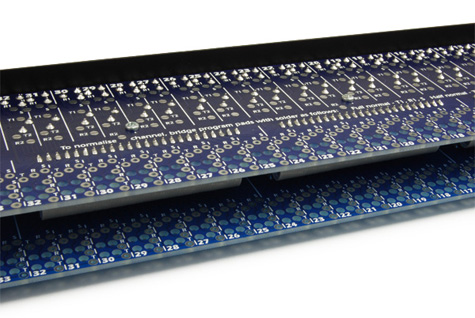

* CPT96T - priame spájkovacie koncovky
Predné zásuvkové kontakty
* CPT96 - Postriebrený fosfor-bronz
* CPT96 * G - Pozlátený fosfor-bronz
Rozmery (Š x V x H) (mm)
* CPT96D25 - 483 x 45 x 71
* CPT96T - 483 x 45 x 69
Hmotnosť
* CPT96D25 - 1085 g
* CPT96T - 930 g
Všeobecné
* Half a Full Normal je programovateľný na každom kanáli
* Odpor spínacieho kontaktu <0,03 Ohm
* Prepínanie životnosti kontaktov> 10 000 operácií
* Min. požadované otvorenie stojana: 442 m
Zahrnuté príslušenstvo:
* 1 ks (10) identifikačných kariet (ICP440)
* 2ks (100) Káblové zväzky (CTP100) (iba CPT96T)
