Blackmagic StudioBridge 100G

Blackmagic StudioBridge 100G je profesionálny SMPTE‑2110 IP konvertor, ktorý premostí jeden 100G Ethernet IP stream (alebo dva IP streamy s kombinovanou šírkou pásma do 100 Gb/s) do redundantnej dual‑100G broadcast siete. Umožňuje prenášať až 16 kanálov Ultra HD (8 vstupov a 8 výstupov) a je ideálny pre moderné IP štúdiá, veľké režijné centrá a networkové broadcast systémy.

Hlavné vlastnosti

• Premosťuje jeden 100G SMPTE‑2110 IP stream do redundantnej dual‑100G broadcast infraštruktúry.
• Podpora až 16 kanálov Ultra HD – 8 vstupných a 8 výstupných IP streamov v rámci 100G pásma.
• Podpora SMPTE‑2022‑7 redundancie pre vysokú spoľahlivosť a bezvýpadkovú prevádzku.
• Ideálne riešenie pre prepojenie 100G IP zariadení (napr. HyperDeck ISO Recorder 100G, Media Dock Ultra) s redundantnými 100G sieťami.

100G IP pripojenia

• 2× 100G Ethernet vstupy pre pripojenie jedného alebo dvoch IP streamov (max. 100 Gb/s v súčte).
• 2× 100G Ethernet výstupy pre redundantnú dual‑100G broadcast sieť.
• Podpora SMPTE‑2110 video, audio a ancillary dát pre moderný IP broadcast workflow.
• Navrhnuté na integráciu s 100G Ethernet switchmi a IP jadrom broadcast systémov.

Kapacita a smerovanie signálov

• Až 16 kanálov Ultra HD / HD – typicky 8 vstupných a 8 výstupných IP streamov v rámci jedného 100G páru.
• Vhodné na routing viacerých programov, kamier alebo návratových signálov v IP štúdiu.
• Plná kompatibilita s IP produkčnými riešeniami Blackmagic 2110 IP Converter, Media Dock, HyperDeck ISO Recorder a Blackmagic Ethernet Switch.

Pripojenia a správa

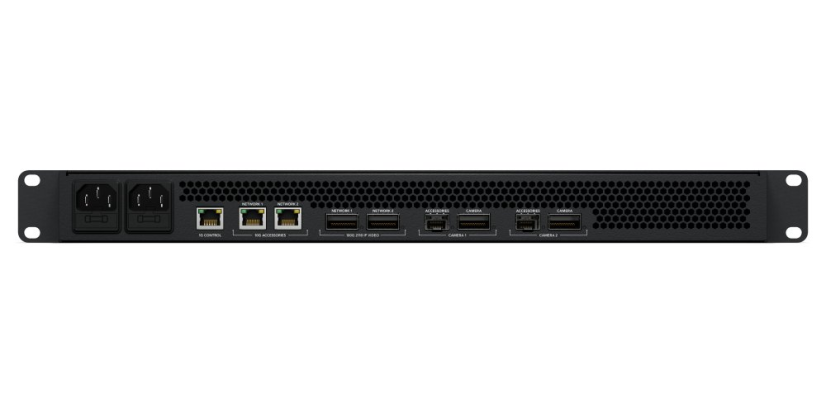

• 100G QSFP28 porty pre vstup a výstup IP streamov do/core IP switchov.
• 1G Ethernet port pre NMOS a správu zariadenia (IS‑04/IS‑05 registrácia a kontrola – podľa výrobcu).

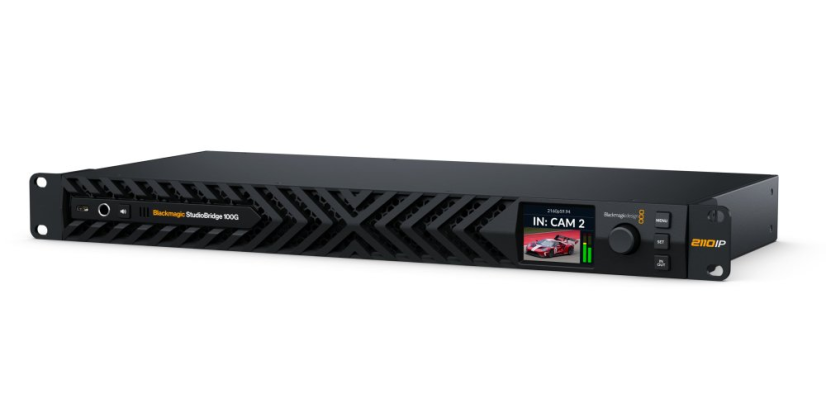

• Front‑panel LCD pre monitoring stavu, základné nastavenie a diagnostiku.

Napájanie a konštrukcia

• 1U rackové šasi navrhnuté pre profesionálne broadcast a produkčné strojovne.
• Redundantné AC napájanie pre nepretržitú prevádzku a vysokú spoľahlivosť.
• Optimalizované prúdenie vzduchu (front‑to‑back cooling) pre inštaláciu v štandardných rackoch.

Typické použitie

• Premostenie single‑100G SMPTE‑2110 IP zariadenia do redundantného dual‑100G broadcast systému.
• Prepojenie 100G produkčných zariadení (napr. nahrávačov, úložísk, IP brán) s centrálnym IP jadrom v režijnom centre.
• Vysielacie centrá, veľké IP štúdiá, športové produkcie a networkové playout systémy.
