Blackmagic Design ATEM Monitoring Rack Panel 40

ATEM Monitoring Rack Panel 40 je 2RU rackový ovládací panel pre ATEM switchery so zabudovaným video konvertorom, ktorý kombinuje 40 ovládacích tlačidiel, redundantné 10G SMPTE‑2110 Ethernet pripojenie, konverziu IP signálu na 12G‑SDI a HDMI výstupy a vstavaný 5" LCD displej pre lokálny rack monitoring v jednom zariadení.

Ovládanie a panel

• 40 tlačidiel pre priame ovládanie lokálneho ATEM switchera.
• Predný talkback konektor pre komunikáciu v produkčnom prostredí.
• Vstavaný 5" LCD displej pre pohodlný lokálny náhľad a monitoring priamo v racku.

Zabudovaný video konvertor

• Dva redundantné 10G SMPTE‑2110 Ethernet vstupy prevedené na 2 × 12G‑SDI výstupy a 1 × HDMI výstup.
• Podpora ST 2022‑7 redundantného doručovania IP streamov cez dve samostatné 2110 siete.
• Video zobrazované aj na vstavanom 5" LCD pre okamžitú lokálnu kontrolu signálu.

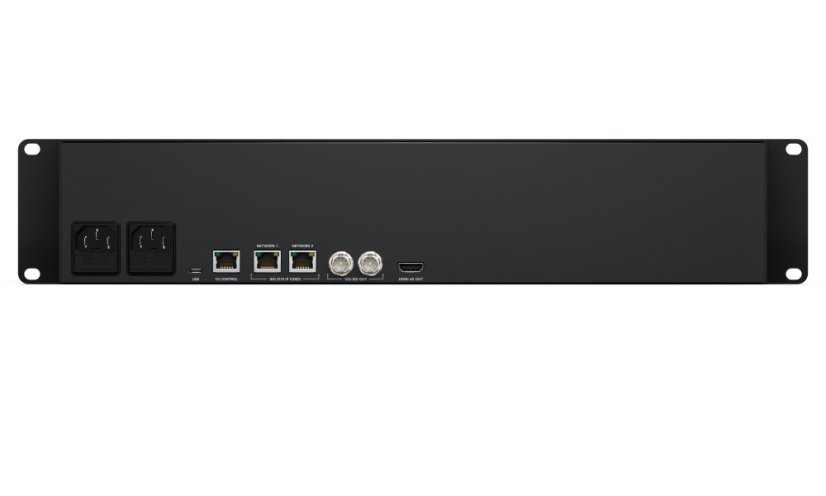

Pripojenia

• 10G 2110 IP siete: 2 × 10G RJ45, podpora ST 2022‑7 redundantného prenosu cez dve 2110 siete.
• 10G riadiaca sieť: 1 × 1G RJ45 pre pripojenie k switcheru a NMOS control.
• Video výstupy: 2 × 12G‑SDI výstup a 1 × HDMI 2.0 výstup (spolu 3 video výstupy).
• Talkback: 1 × 5‑pin XLR talkback konektor na prednom paneli.
• Počítačové rozhranie: 1 × USB‑C pre setup utility a aktualizácie softvéru.

Audio

• 16 kanálov embedovaného audia na 2110 IP a SDI vstupoch/výstupoch.
• 8 kanálov embedovaného audia na HDMI výstupe.

Napájanie a prevedenie

• Dva interné 100–240 V AC, 50/60 Hz napájacie zdroje pre redundanciu.
• 2 × IEC C14 napájacie vstupy.
• 2RU rackové šasi pre štandardné broadcast racky a OB vany.

Obsah balenia a záruka

• ATEM Monitoring Rack Panel 40.
• Uvítací balíček s QR kódom na stiahnutie softvéru.
