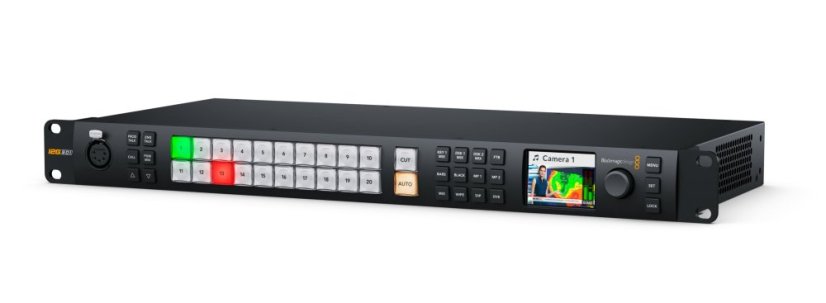

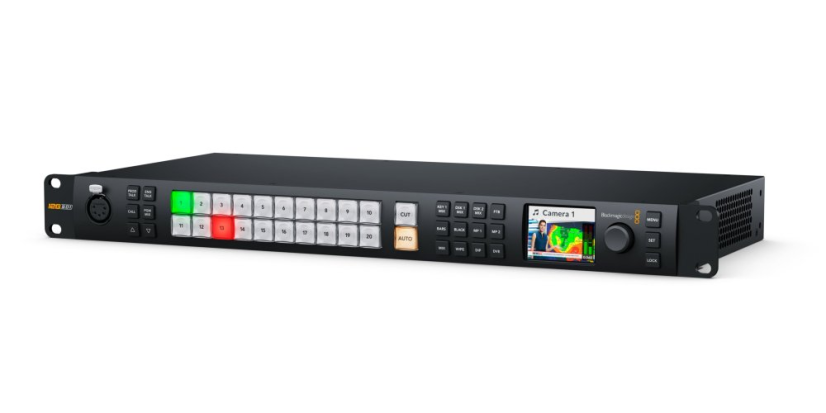

Blackmagic Design ATEM Monitoring Rack Panel 20

ATEM Monitoring Rack Panel 20 je kompaktný 1RU rackový ovládací panel pre ATEM switchery so zabudovaným video konvertorom, ktorý kombinuje 20 ovládacích tlačidiel, redundantné 10G SMPTE‑2110 Ethernet pripojenie, konverziu IP signálu na 12G‑SDI a HDMI výstupy a vstavaný LCD displej pre lokálny rack monitoring.

Ovládanie a panel

• 20 tlačidiel pre priame ovládanie lokálneho ATEM switchera.
• Predný talkback konektor pre komunikáciu v produkčnom prostredí.
• Vstavaný LCD displej pre lokálny náhľad a monitoring priamo v racku.

Zabudovaný video konvertor

• Dva redundantné 10G SMPTE‑2110 Ethernet vstupy prevedené na 2 × 12G‑SDI výstupy a 1 × HDMI výstup.
• Podpora ST 2022‑7 redundantného doručovania IP streamov cez dve samostatné 2110 siete.
• Video zobrazované aj na vstavanom LCD pre okamžitú lokálnu kontrolu signálu.

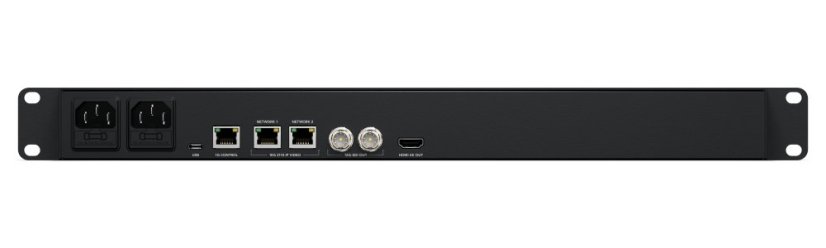

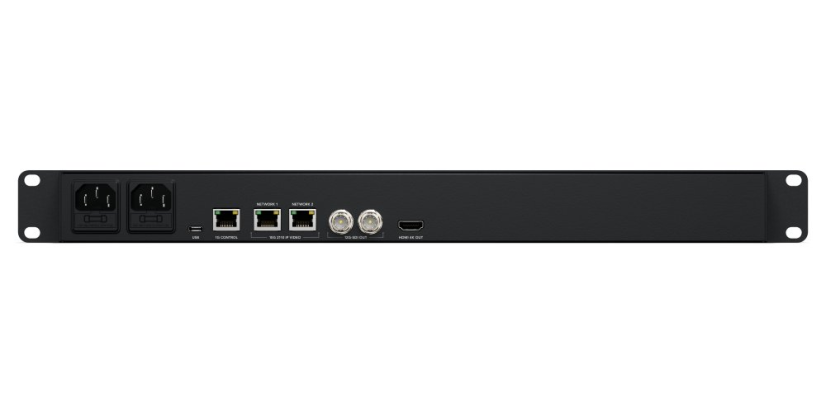

Pripojenia

• 10G 2110 IP siete: 2 × 10G RJ45, podpora ST 2022‑7 redundantného prenosu cez dve 2110 siete.
• 10G riadiaca sieť: 1 × 1G RJ45 pre pripojenie k switcheru a NMOS control.
• Video vstupy/výstupy: 1 × HDMI 2.0 vstup, 2 × 12G‑SDI výstup a 1 × HDMI výstup (spolu 3 video výstupy).
• Talkback: 1 × 5‑pin XLR talkback konektor na prednom paneli.
• Počítačové rozhranie: 1 × USB‑C pre setup utility a aktualizácie softvéru.

Audio

• 16 kanálov embedovaného audia na 2110 IP vstupe.
• 16 kanálov embedovaného audia na 2110 IP výstupe.
• 16 kanálov embedovaného audia na SDI výstupoch.

Video štandardy

• Podpora HD formátov 720p50/60 až 1080p60 a Ultra HD 2160p23.98 až 2160p60.
• 10‑bit 4:2:2 spracovanie, farebné priestory Rec. 709 a Rec. 2020.
• Podpora SMPTE 2110‑20, 2110‑21, 2110‑30, 2110‑40 a ST 2022‑7.

Napájanie a prevedenie

• Dva interné 100–240 V AC, 50/60 Hz napájacie zdroje pre redundanciu.
• 2 × IEC C14 napájacie vstupy.
• 1RU rackové šasi pre štandardné broadcast racky a OB vany.
• Prevádzková teplota: 0 až 40 °C.

Obsah balenia a záruka

• ATEM Monitoring Rack Panel 20.
• Uvítací balíček s QR kódom na stiahnutie softvéru.
