Blackmagic Design ATEM 4 M/E Constellation IP Plus

ATEM 4 M/E Constellation IP Plus je veľký 4 M/E Ultra HD produkčný switcher navrhnutý ako plne natívne SMPTE‑2110 IP riešenie s 100G Ethernet konektivitou, 64 vstupmi a 52 výstupmi, ideálny pre rozsiahle live produkcie, šport a broadcast štúdiá.

SMPTE‑2110 a IP architektúra

• Plne IP switcher s 16 × 100G QSFP28 portmi pre 2110 video, audio a riadiace dáta.
• Podpora redundantného ST 2022‑7 prenosu cez dve nezávislé 2110 siete.
• Voliteľný Blackmagic IP10 kodek pre efektívny 2160p59.94/60 IP prenos.

Vstupy, výstupy a video formáty

• 64 celkových video vstupov a 52 video výstupov, až 48 AUX výstupov.
• Všetky vstupy vybavené frame rate a formát konverziou.
• Podpora 720p, 1080i/p až 60p a Ultra HD 2160p až 60p v 10‑bit 4:2:2 kvalite.

PTP časovanie a NMOS

• PTP synchronizácia podľa IEEE 1588‑2008 a ST 2059‑1/‑2.
• Podpora NMOS IS‑04/IS‑05 na discovery a connection management.
• BCP‑002‑01 Natural Grouping a BCP‑004‑01 receiver capabilities.

M/E banky, kľúčovanie a vrstvy

• 4 M/E banky s celkovo 16 ATEM Advanced Chroma kľúčovaním.
• 4 downstream keyery, 20 linear/luma kľúčovacích efektov a 4 transition kľúčovania (4 Stinger, 4 DVE).
• Až 28 vrstiev pre komplexné grafické kompozície a virtuálne štúdiá.

SuperSource a DVE

• 2 SuperSource procesory pre pokročilé multi‑box layouty.
• Celkovo 12 DVE vrstiev pre picture‑in‑picture a kreatívne prechody.

Multiview monitoring

• 4 nezávislé multiview výstupy s až 16 oknami na každý.
• Spolu až 64 routovateľných okien v HD alebo Ultra HD.
• Tally indikácie, zdrojové názvy a pomocné meracie nástroje v obraze.

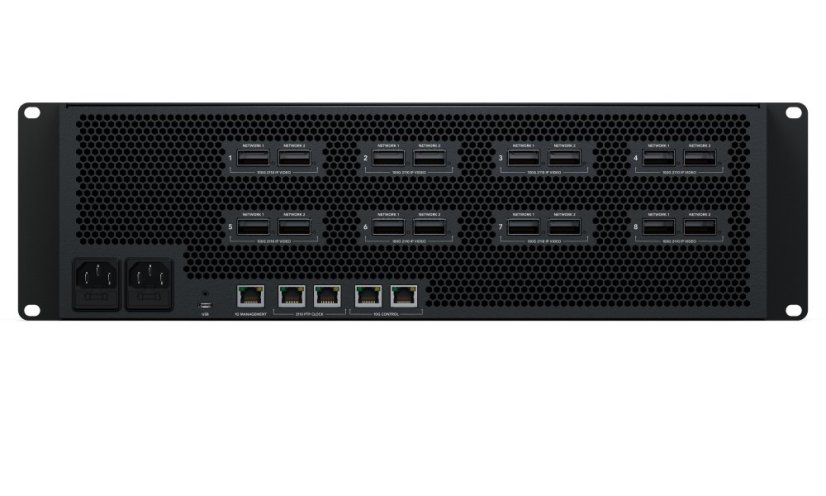

Ovládanie, sieť a USB

• 2 × 10G RJ45 pre ovládacie panely, NMOS kontrolu, média a presety.
• Samostatná 10G sieť pre control, 2 × RJ45 pre PTP clock a 1 × 1G management port.
• Zadný USB‑C (USB 3.0) pre Fairlight Live audio, webcam výstup, nastavenie a update.
• Predný USB‑C (USB 2.0) na rýchlu konfiguráciu a aktualizácie.

Audio, talkback a Fairlight

• Integrovaný 132‑kanálový Fairlight audio mix s plnou EQ a dynamikou.
• Expander, gate, kompresor a limiter na každom vstupe.
• Podpora talkbacku, mix‑minus, vstavaný reproduktor a 6,35 mm headphone výstup.

Médiá a grafika

• 4 interné media playery (fill + key) pre statické aj pohyblivé grafiky.
• Media pool až pre 64 statických obrázkov a 4 video klipy (TGA sekvencie).
• Dĺžka klipov do 3200 snímok v 720p, 1600 v 1080p a 400 v Ultra HD.

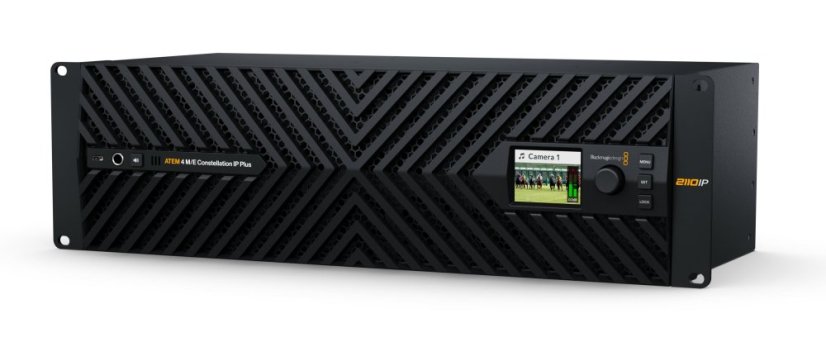

Predný panel a software

• Vstavaný HD LCD monitor na náhľad videa a menu.
• Ovládací enkóder, speaker, headphone jack a tlačidlo na uzamknutie panela.
• ATEM Software Control pre macOS a Windows, ATEM Setup Utility pre IP konfiguráciu a aktualizácie.

Napájanie a prevedenie

• Dvojica interných 100–240 V AC zdrojov s dvoma IEC C14 vstupmi na redundanciu.
• 3 RU rackové šasi vhodné do broadcast rackov a OB vozov.

Obsah balenia a záruka

• ATEM 4 M/E Constellation IP Plus.
• Uvítací balíček s QR kódom na stiahnutie softvéru.
