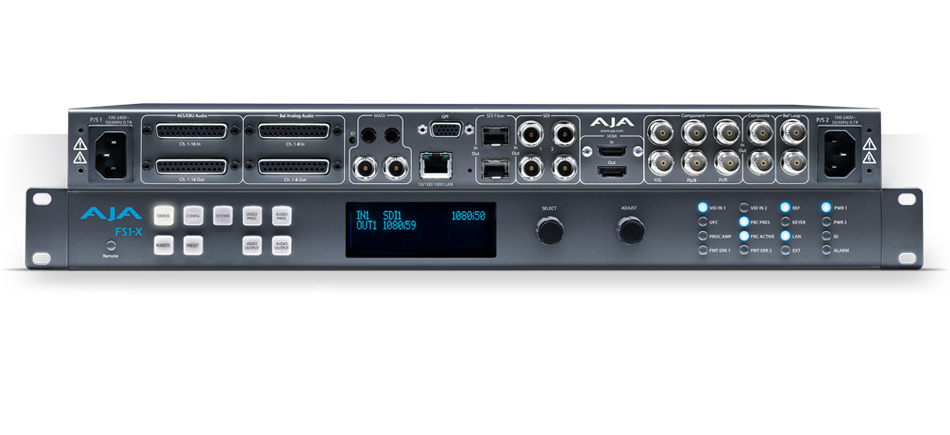

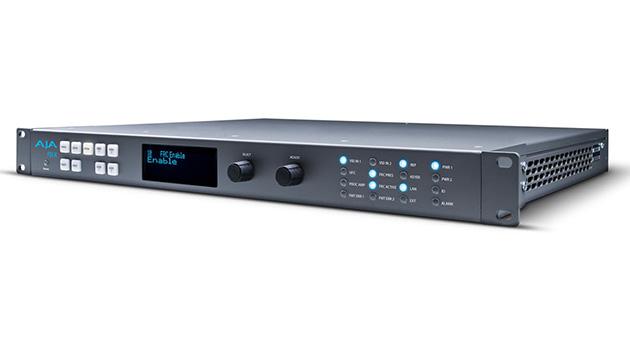

FS1-X
Univerzálny SD/HD Audio/Video Frame Sync/Converter s FRC (Frame Rate Conversion). Vynovená verzia starej FS1 obsahuje okrem FRC, 64 kanálové MADI audio cez koax a optiku, internú audio maticu 224 x 224 a veľa ďalších vylepšení.
Vlastnosti:
- Motion adaptive Frame Rate Converter (FRC) - volitelné
- 64 kanálov MADI cez optiku a koax
- Interná audio matica 224x224
- Postranné klúčovania
- Automatizácia
- Široká podpora pripojenia a podporovaných formátov
- Vzdialené ovládanie a kontrola
Konverzia:
- SD/HD up, down konverzia
- SD/SD aspect ratio konverzia
- HD/HD cross-konverzia (720p/1080i)
- Up, down, cross-konverzia so vstupom a aj konvertovaným formátom naraz na SD/HD SDI výstupe (oba synchronizované)
- HD cross-konverzia so simultánnou down-konverzio na SDI výstup
- Konverzia Closed Caption (štandardy CEA-608/CEA-708)
- AFD konverzia alebo pass-through (užívateľom definovatelné)
Video Input Digital |
|
|
|
|
|
|
|
|
|
Video Input Analog |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Video Output Digital |
|
|
|
|
|
|
|
|
|
Video Output Analog |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Audio Input Digital |
|
|
|
|
|
|
|
Audio Input Analog |
|
|
|
Audio Output Digital |
|
|
|
|
|
|
|
Audio Output Analog |
|
|
|
Up-Conversion |
|
|
|
|
|
|
|
|
|
|
|
|
|
Down-conversion |
|
|
|
|
|
|
|
|
|
Cross-conversion |
|
|
|
|
|
|
|
|
|
SD to SD Aspect Ratio Conversion |
|
|
|
|
|
|
|
|
|
Timecode |
|
|
|
Reference Input |
|
|
|
|
|
Network Interface |
|
|
|
|
|
|
|
User Interface |
|
|
|
Control |
|
|
|
GPI PINOUT |
|
1- GND |
9 - GPI OUT 2 |
2 - GPI IN 1 |
10 - GPI I/O GND 3 |
3 - GPI IN 2 |
11 - GPI I/O GND 4 |
4 - GPI IN 3 |
12 - GPI OUT 3 |
5 - GPI I/O GND 1 |
13 - GPI OUT 4 |
6 - GND |
9 - NC |
7 - GPI IN 4 |
15 - GND |
8 - GPI OUT 1 |
|
