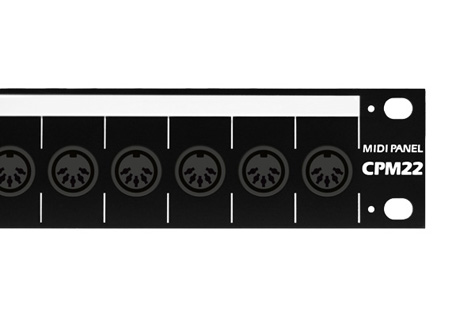

MIDI prepojovací panel Více
Spoločnosť Signex predstavila panel MIDI, aby poskytla pohodlnú metódu lokalizácie prepojení MIDI, a je skôr doplnkom ako alternatívou k existujúcim metódam smerovania signálu MIDI. Panel MIDI Signex je jednoducho panel konektorov: nemá žiadne aktívne obvody, a preto nevyžaduje napájanie. Všetky zásuvky sú nezáväzné a pripojené iba k ich príslušným zadným zakončeniam. Pre pripojenie MIDI In, Thru alebo Out je preto možné použiť akýkoľvek port.
Vo svojej najzákladnejšej úlohe poskytuje panel Signex MIDI pravdepodobne najjednoduchšiu formu rozšíriteľného systému opráv MIDI, ktorý je k dispozícii, a poskytuje jasný prístup k všetkým relevantným prepojeniam v oblasti lokalizovaného panelu. Môže sa tiež použiť na viacnásobné pripojenie MIDI medzi jednotlivými nástrojmi a expandérmi / procesormi. Panel Signex MIDI je obzvlášť efektívny, keď sa používa na usporiadanie a vyčistenie pripojení zo systému, ktorý využíva rozdeľovač a mergebox, čím eliminuje obvyklú chaotickú spleť káblov a z nej vyplývajúci zmätok a frustrácia.
Vlastnosti
* 1 rad s 22 MIDI konektormi
* Všetky komponenty namontované na jednom PCB
* Môže byť použitý pre MIDI in, thru alebo out
* Koncovka DIN alebo zadná spájka
* Štandardný 1U 19 "panel
* Systém identifikačných kariet
* Vysoko kvalitná konštrukcia
* Bezkonkurenčná hodnota
Technické údaje:
Predné zásuvky
* DIN, 5 pinov, 180 ° (kolíky 1 a 3 nezapojené)
Zadné ukončenie
* CPM22M - DIN, 5 pinov, 180 °
* CPM22T - priame spájkované spojenia
Rozmery (Š x V x H) (mm)
* 483 x 43 x 44 mm
* Min. otvor pre stojan = 442 mm
Hmotnosť
* CPM22M - 490 g
* CPM22T - 415 g
Zahrnuté príslušenstvo:
* 1 ks (10) identifikačných kariet (ICP440)
* 1 ks (100) Káblové zväzky (CTP100) (iba CPM22T)
