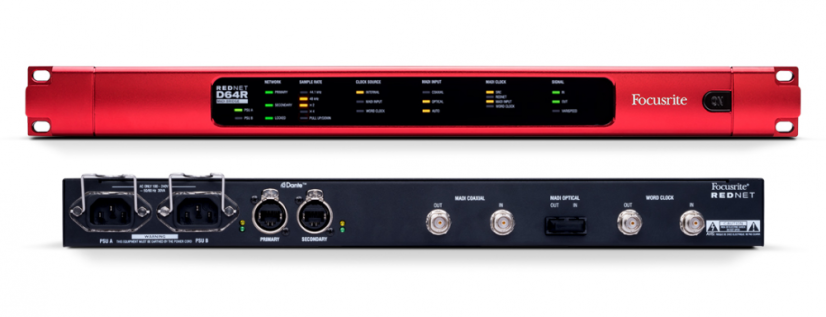

D64R - 64 x 64 MADI kanálov pre Dante rozhranie
RedNet D64R je 1U 64x64 MADI prevodník pre Dante sieť. Ponúka redundanciu pre sieť a napájanie. Je ideálny pre poskytnutie MADI rozhrania pre Postprodukciu, Broadcast, Live akcie, alebo pre nahrávacie štúdio.
MADI rozhranie je dostupné cez koaxiálne rozhranie na 2 BNC konektoroch na zadnom paneli a taktiež cez optické SC-Duplex konektory. WordClock I/O umožňuje synchronizáciu pre externé zariadenia, príp. umožnia synchronizovať Dante sieť ak je D16R ako Grand Master. Napájanie a Dante rozhranie je redundantné, resp. pre Dante je možné sériové pripájanie. Navyše môže WordClock vstup použitý ako zdroj synchronizácie pre SR konvertor v zariadení, čo umožní asynchrónne operácie medzi sieťovou a MADI doménou.
Základné vlastnosti:
- 64x64 MADI I/O pre Dante AoIP
- samplovacia frekvencia a konverzia až do 24-bit, 192kHz
- AES67 a AES10 compliant
- Redundantné napájanie a redundantné sieťové rozhranie
- obsahuje Multi-módový MADI transciever (Voliteľne je dostupný Single-módový)
- Word Clock I/O
- Režim "Auto MADI Input" - keď optický vstup vzpadne systém sa prepne automaticky na koaxiálny.
- Podrobná indikácia na prednom paneli
- Vzdialené ovládanie pomocou softvéru
SAMPLE RATE CONVERTORS
- Sample Rate Range .... 41 to 216kHz (MADI)
- Gain Error .... -0.01dB
- Dynamic Range .... > 139dB (-60 dBFS method)
- THD N .... < -130dB (0.00003); 0 dBFS input
- Latency .... 43 to 196 samples (Network and MADI sample rate dependent)
- MADI Clock Sources .... RedNet, MADI Input and Word Clock
DIGITAL PERFORMANCE
- Supported Sample Rates .... 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz (-4 / -0.1 / 0.1 / 4.167) at 24 bit
- Clock Sources .... Internal, MADI or from Dante Network Master
- External Word Clock Range .... Nominal sample rate ±7.5
REAR PANEL CONNECTIVITY
- Electrical Standard .... as per AES10:2008
- Recommended Cable .... OM1 adheres to AES10:2008 RedNet 6/ D64R supports OM2 if 3rd Party Device also supports OM2
- Connector .... Duplex-SC
- Optical Standard .... as per AES10:2008 (ISO/IEC 9314-3, FDDI, ANSI X3.166)
- Word Clock Input .... 1 x BNC 75O port
- Word Clock Output .... 1 x BNC 75O port
- PSU .... 2 x IEC Inputs with retaining clips
- Network .... 2 x etherCON NE8FBH-S, also compatible with standard RJ45 connectors
FRONT PANEL INDICATORS
- Primary PSU (A) .... Green LED. Illuminates when an AC input is applied and all DC outputs are present.
- Secondary PSU (B) .... Green LED. Illuminates when an AC input is applied and all DC outputs are present
- Primary Network .... Green LED. Indicates that a network connection is present on primary port when in redundant mode
- Secondary Network .... Green LED. Indicates that a network connection is present on secondary port when in redundant mode
- Network Locked .... Green LED. When unit is network slave, shows valid network lock. When unit is network master
- Sample Rate .... Orange LED for each: 44.1 kHz, 48 kHz, x2, x4
- Pull Up/Down .... Orange LED. Indicates unit is set to operate on a Dante pull up/down domain
- Clock Source .... Orange LED for each: Internal, MADI Input and Word Clock.
- MADI Input .... Orange LED for each: Coaxial, Optical and Auto
- MADI Clock .... Orange LED for each: SRC, RedNet, MADI Input and Word Clock
- Signal Indicators .... 2 Green LEDs, 1 input/1 output indicator. Illuminate @ -126dBFS
- Status .... Orange LED for each: SRC
NETWORK MODES
- Redundant .... Allows unit to connect two independent networks
- Switched .... Connects both ports to integrated network switch allowing daisy-chaining of device
DIMENSIONS
- Height .... 44.5mm/ 1.75"
- Width .... 482.6mm/ 19"
- Depth .... 308mm/ 12.13"
WEIGHT
- Weight .... 4.32kg
POWER
- Power PSU .... 2 x Internal, 100-240V, 50/60Hz, consumption 30VA
HEAT PERFORMANCE
- Operating Temperature .... Operates at up to an ambient temperature of 50 degrees Celcius
