Blackmagic Design ATEM 4 M/E Constellation IP

ATEM 4 M/E Constellation IP je pokročilý 4 M/E Ultra HD produkčný switcher s natívnymi SMPTE‑2110 IP pripojeniami cez vysokorýchlostné 100G Ethernet porty, 32 vstupmi a 28 výstupmi, navrhnutý pre moderné IP režijné a broadcast riešenia.

SMPTE‑2110 a IP architektúra

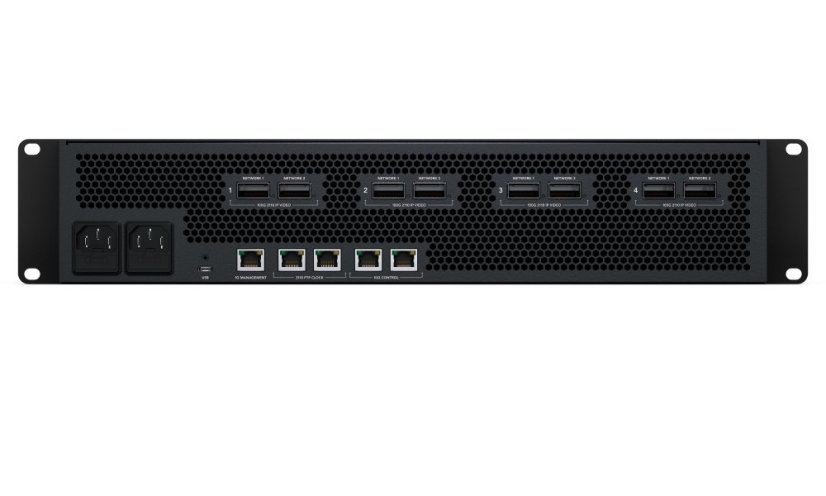

• 8 × 100G QSFP28 pripojení pre 2110 video, audio a riadiace dáta.
• Podpora redundantného ST 2022‑7 prenosu cez dve samostatné 2110 siete.
• Voliteľný Blackmagic IP10 kodek pre efektívny 2160p59.94/60 IP prenos.

Vstupy, výstupy a video formáty

• 32 celkových video vstupov a 28 video výstupov, až 24 AUX výstupov.
• Frame rate a formát konverzia na všetkých 32 vstupoch.
• Podpora 720p, 1080i/p až 60p a Ultra HD 2160p až 60p, 10‑bit 4:2:2 spracovanie.

PTP časovanie a NMOS

• Precízna PTP synchronizácia podľa IEEE 1588‑2008 a ST 2059‑1/‑2.
• NMOS IS‑04 na discovery a registráciu a IS‑05 na connection management.
• Podpora Natural Grouping (BCP‑002‑01) a receiver capabilities (BCP‑004‑01).

M/E banky, kľúčovanie a vrstvy

• 4 M/E banky s 16 pokročilými chroma key kľúčovacími efektmi.
• 4 downstream kľúčovania a 20 linear/luma kľučovacích efektov pre logá, lower thirds a grafiky.
• 4 transition kľúčovacie efekty (4 Stinger a 4 DVE) a celkovo až 28 vrstiev.

SuperSource a DVE

• 2 SuperSource procesory pre komplexné multi‑box layouty.
• Celkovo 12 DVE vrstiev na picture‑in‑picture a kreatívne prechody.

Multiview monitoring

• 4 multiview výstupy s 16 oknami na každý, spolu až 64 zobrazení.
• Voľba HD alebo Ultra HD výstupu podľa potreby produkcie.
• Tally indikácia (program/pre‑view) a zdrojové názvy priamo v obraze.

Ovládanie, sieť a USB

• 2 × 10G RJ45 Ethernet pre pripojenie panelov, NMOS control, média a presety.
• 2 × RJ45 pre PTP clock a 1 × 1G management port pre nastavenie a aktualizácie.
• Zadný USB‑C (USB 3.0) pre Fairlight Live audio, webcam výstup a ATEM Setup.
• Predný USB‑C (USB 2.0) pre rýchlu konfiguráciu a update priamo z predného panela.

Audio, talkback a Fairlight

• 68‑kanálový Fairlight audio mix so selektovateľným On/Off/Audio‑Follow‑Video.
• 6‑pásmový parametrický EQ, expander, gate, kompresor a limiter na vstupoch.
• Podpora talkbacku a mix‑minus, vstavaný speaker a 6,35 mm headphone výstup.

Médiá a grafika

• 4 interné media playery (fill + key) pre statické aj pohyblivé grafiky.
• Media pool až pre 64 statických obrázkov a 4 video klipy.
• Podpora PNG, TGA, BMP, GIF, JPEG, TIFF, TGA sekvencií a audio súborov WAV, MP3, AIFF.

Predný panel a software

• Vstavaný HD LCD monitor, speaker, headphone jack a menu ovládací enkóder.
• Predné tlačidlo na uzamknutie panela proti nechceným zásahom.
• ATEM Software Control panel pre macOS a Windows, ATEM Setup Utility pre konfiguráciu.

Napájanie a prevedenie

• Dva interné 100–240 V AC zdroje s dvoma IEC C14 vstupmi pre redundanciu.
• 2 RU rackové šasi vhodné do broadcast rackov a OB vozov.

Obsah balenia a záruka

• ATEM 4 M/E Constellation IP.
• Uvítací balíček s QR kódom na stiahnutie softvéru.
